Водная инфраструктура, от небольших частных причалов до крупных яхт-клубов, базируется на надежности плавучих оснований – понтонов. Ошибки в проектировании и расчетах на этом этапе могут привести к критическим последствиям: нестабильности платформы или затопления объекта. Понимание принципов расчета плавучести является фундаментом безопасного строительства на воде.
Что такое понтон и зачем необходим расчет плавучести
Понтон представляет собой герметичную конструкцию, способную удерживаться на поверхности воды за счет выталкивающей силы. В современном строительстве на воде понтоны служат несущим основанием для широкого спектра сооружений:
- плавучие причалы и пирсы для швартовки катеров и яхт,
- набережные и прогулочные зоны в акваториях с переменным уровнем воды,
- плавучие дома и хаусботы,
- технологические платформы для обслуживания гидротехнических сооружений,
- временные переправы и мосты.
Расчет плавучести понтона – это не просто теоретическое упражнение, а обязательная инженерная процедура. Главная цель расчета – определение грузоподъемности конструкции. Необходимо точно знать, какой вес способен выдержать понтон, оставаясь на плаву и сохраняя требуемый уровень надводного борта.
Игнорирование точных вычислений ведет к двум основным рискам. Первый – избыточная осадка, при которой вода начинает переливаться через край палубы, что создает опасность опрокидывания. Второй – недостаточная эффективность, когда конструкция оказывается слишком громоздкой и дорогой для требуемых задач. Кроме того, грамотный расчет необходим для прохождения экспертиз и получения разрешений на эксплуатацию гидротехнических сооружений.
Виды понтонов и влияние материалов на показатели плавучести
Конструктивное исполнение понтонов варьируется в зависимости от задач, бюджета и условий эксплуатации. Основные материалы, используемые при изготовлении, напрямую влияют на собственный вес конструкции, что, в свою очередь, корректирует полезную грузоподъемность.
- Стальные понтоны – популярное решение для частных и коммерческих задач, обладающее высокой прочностью. Стальные понтоны представляют собой трубы-поплавки, каркас и настил. Сталь имеет высокую плотность, поэтому собственный вес такого понтона значителен. Это «съедает» часть полезной грузоподъемности, однако гарантирует хорошую устойчивость, долговечность и возможность швартовать габаритные суда.

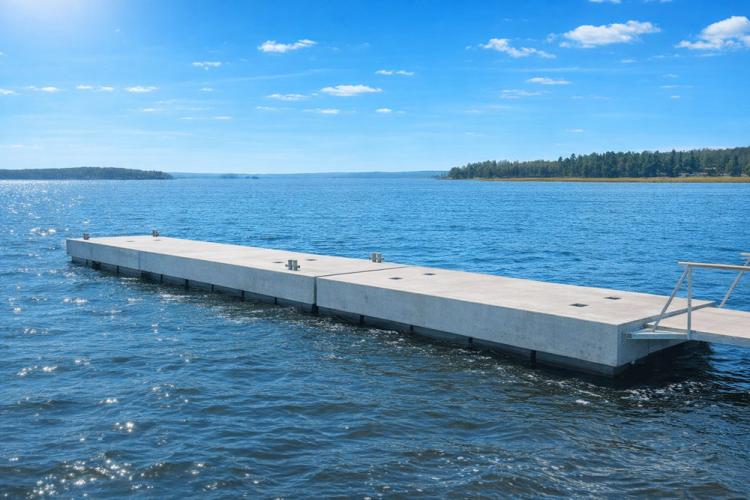

- Железобетонные понтоны – также долговечное решение обладающее большой грузоподъемностью. Бетон тяжелее воды, поэтому плавучесть обеспечивается за счет плавучих материалов внутри корпуса. Такие конструкции обладают высокой инерцией и стабильностью, но малой удельной плавучестью по сравнению с легкими материалами.
- Пластиковые понтоны – плавучие модули из полимеров (HDPE, LLDPE). Материал имеет низкую плотность и сам по себе обладает положительной плавучестью. Однако конструкции на их основе не такие устойчивые и не способны выдержать швартовку крупных яхт и катеров.
Различаются ли показатели плавучести в зависимости от вида
Физический закон плавучести един для всех материалов, однако удельная грузоподъемность различается кардинально. Например, стальной понтон тратит до 30-40% своей выталкивающей силы на удержание собственного веса, а полимерный блок – лишь 10-15%, отдавая большую часть ресурса под полезную нагрузку.
При выборе типа понтона инженеры всегда сопоставляют стоимость материала с требуемой несущей способностью. Для легких прогулочных причалов, пирсов, мостков выгоднее полимеры, для марин, причалов рассчитанных на швартовку большого количества судов или использование понтона в качестве платформы для здания требуется тяжеловесная основа из бетона или металла.
Методика расчета плавучести понтона
Расчет плавучести базируется на законе Архимеда: выталкивающая сила равна весу жидкости, вытесненной погруженной частью тела. Для практического строительства важно перевести эту физическую величину в понятный показатель – допустимую нагрузку на квадратный метр палубы. В упрощенном виде расчет выглядит следующим образом:
P груз = (V понтона × p воды) - M понтона
Где:
- P груз – полезная грузоподъемность (кг);
- V понтона – объем погружаемой части понтона (м³);
- p воды – плотность воды (для пресной воды ~1000 кг/м³, для морской ~1025 кг/м³).
- M понтона – собственный вес конструкции понтона (кг).
Чтобы получить показатель нагрузки на квадратный метр, необходимо учитывать площадь палубы, опирающейся на данный понтон. Ниже пошаговая инструкция с примерами:
Шаг 1. Определение объема вытеснения
Допустим, используется понтонный блок размером 1 м (длина) × 1 м (ширина) × 0,5 м (высота). Полный объем: 1 × 1 × 0,5 = 0,5 м³. Максимальная выталкивающая сила (при полном погружении): 0,5 × 1000 = 500 кг.
Шаг 2. Вычет собственного веса
Предположим, вес пластикового блока составляет 40 кг, а вес металлической рамы и настила, приходящийся на этот блок – 60 кг. Итого собственный вес: 100 кг. Чистая плавучесть: 500 - 100 = 400 кг.
Шаг 3. Учет запаса плавучести (Ватерлиния)
Критически важный этап. Понтон не должен погружаться в воду полностью. Верхняя плоскость должна оставаться над водой для безопасности. Обычно закладывается запас плавучести в размере 20-30%. Это означает, что используется только 70-80% от теоретической грузоподъемности. Расчетная нагрузка: 400 кг × 0,75 (коэффициент запаса) = 300 кг.
Шаг 4. Приведение к квадратному метру
Так как в примере площадь основания понтона равна 1 м², итоговая нагрузка составляет 300 кг/м². Если бы понтон имел площадь 2 м² при том же объеме (более плоский), нагрузка на 1 м² уменьшилась бы пропорционально.
Факторы, влияющие на итоговый расчет
В реальной практике инженеры вносят дополнительные корректировки в формулу:
- Динамические нагрузки. Люди ходят по причалу, создавая вибрацию и ударные нагрузки. На яхтенных причалах учитывается вес швартующихся судов, которые могут «давить» на пирс при волнении.
- Неравномерность распределения. Нагрузка редко распределяется идеально равномерно. Расчет ведется по наиболее нагруженной секции.
- Обледенение. Вес льда, нарастающего на конструкциях зимой, должен быть включен в расчет собственного веса.
- Износ материалов. Со временем герметичность может ухудшаться, а металл корродировать, увеличивая вес и снижая объем.
Пример нормативных значений:
- пешеходные причалы: 200-250 кг/м²;
- причалы с возможностью проезда техники (электрокары): 400-500 кг/м²;
- плавучие рестораны и зоны отдыха: 300-350 кг/м².
Использование коэффициентов запаса плавучести является обязательным стандартом отрасли. Пренебрежение даже 10-15% резерва может превратить спокойную акваторию в опасную зону при изменении погодных условий или увеличении эксплуатационной нагрузки. Профессиональный инженерный расчет на старте проекта позволяет избежать дорогостоящих переделок и обеспечивает долговечность водной инфраструктуры.
